首页>> news>> 2025年5月组内文献阅读汇报



文献标题:Strategical Deep Learning for Photonic Bound States in the Continuum

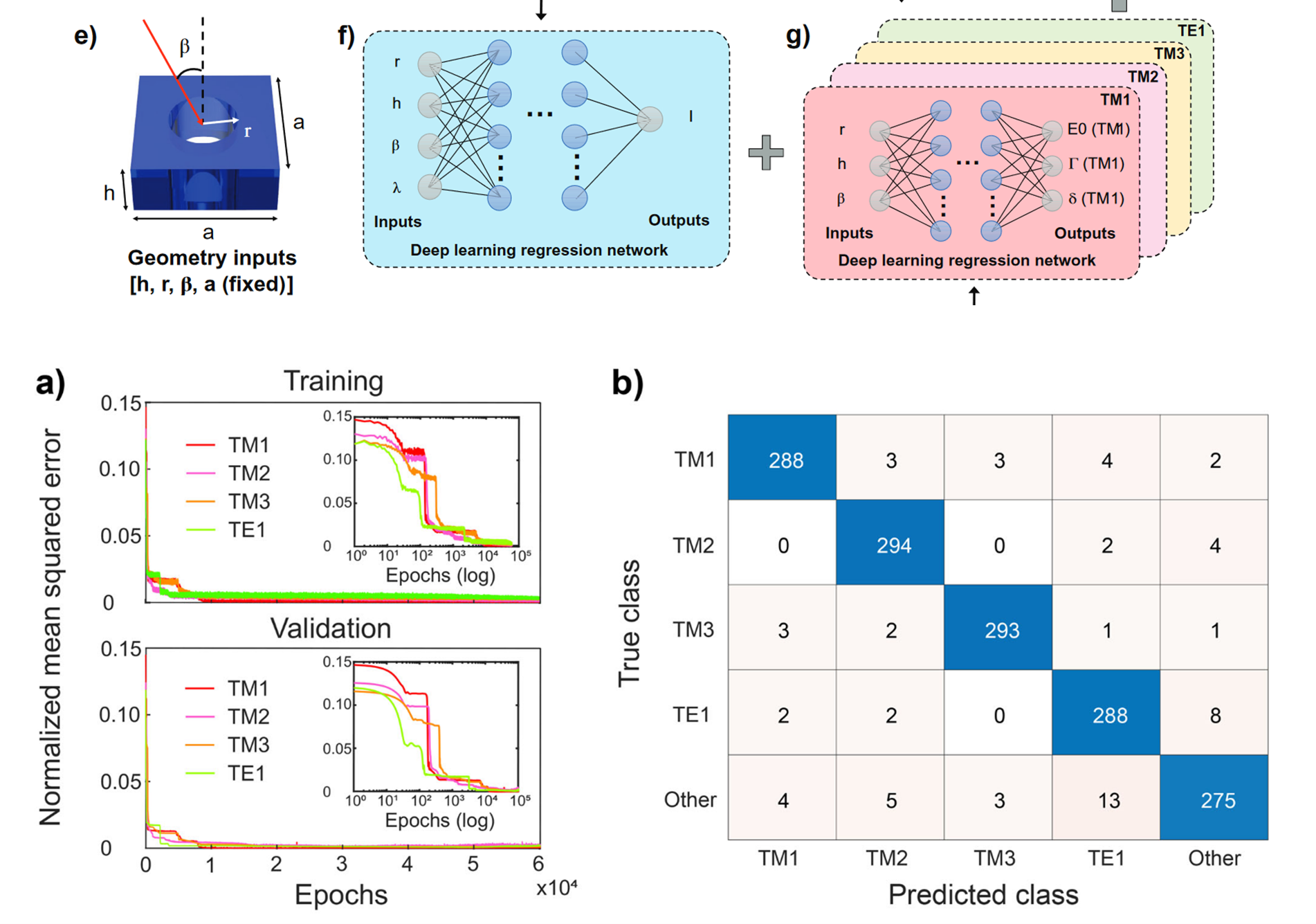

共振现象在现代光学和光子学中具有重要作用,例如在光学谐振器中,共振可以增强能量调制的幅度,存储大量能量。在光学领域,光学谐振器(如光学环形谐振器、Mie谐振器、光子晶体腔等)允许光束循环并以共振形式捕获光子能量。尽管数值模拟可以用于扫描光学结构的几何和材料参数,但这些模拟通常需要大量的计算时间和资源,限制了它们在具有所需共振的结构逆向设计中的应用。最近引入的人工智能技术虽然可以加速光谱预测,但对于高Q因子共振的预测,由于其内在的非线性和复杂性,通常无法达到高精度。 文章提出了一种将共振信息纳入深度学习算法的策略,通过将共振现象的先验知识作为正则化代理引入神经网络,显著提高了对超高Q因子共振的预测精度,同时减少了训练数据集的大小。RIDL策略将具有Fano、Lorentzian或Gaussian峰的共振视为最基本组成部分,并将其从光谱中分解出来,转换为一组分析参数。然后,利用共振场信息(如电场、磁场等)对分解后的共振进行分类,并分别训练回归神经网络以预测共振参数。通过预测的共振参数重新生成共振,并将其组合成预测的光谱。此外,RIDL策略还被应用于开发逆向设计算法,用于设计具有无限Q因子的BIC。 选择了一种具有C4对称性的悬挂硅氮化物(Si3N4)光子晶体(PhC)薄膜作为光学共振平台,用于验证RIDL策略。RIDL策略能够准确预测具有超高Q因子的反射光谱和光子带结构,与数值模拟结果高度一致。例如,预测的TM1模式的Q因子高达1353,TM3模式的Q因子高达6177。 利用RIDL策略开发的逆向设计算法,设计了一个具有两个BIC模式(分别位于700 nm和750 nm)的PhC。实验结果表明,制造的PhC的角分辨带结构与预测结果一致,满足了所有设计约束条件。通过角分辨反射光谱测量,验证了设计的PhC具有两个BIC模式,且测量到的Fano峰的Q因子约为11,293。 RIDL策略通过将共振信息纳入深度学习模型,显著提高了对超高Q因子共振的预测精度,减少了训练数据集的大小,并且能够快速准确地预测复杂的光谱。RIDL策略不仅能够预测光谱,还可以应用于逆向设计,为设计具有特定光学特性的光子器件提供了一种高效的方法。 实验结果证明了RIDL策略的有效性,制造的PhC器件的光学特性与设计目标高度一致,验证了该策略在实际应用中的可行性。开发了一种基于优化的分解算法,用于从光谱中分离出Fano共振峰,并将其转换为分析参数。RIDL策略包括一个背景光谱预测的端到端回归网络和四个并行的Fano共振回归网络,以及一个用于分类Fano共振的卷积神经网络(CNN)。基于非线性多变量优化方法开发,用于设计满足特定约束条件的PhC。



文献来源:Chen Luo, Tian Sang,Strategical deep learning for customized circular dichroism through chiral quasi-bound states in the continuum,Optics & Laser Technology,Volume 184,2025,112500. 作者:Xuezhi Ma, Yuan Ma, Preston Cunha, Qiushi Liu, Kaushik Kudtarkar, Da Xu, Jiafei Wang, Yixin Chen, Zi Jing Wong, Ming Liu, M. Cynthia Hipwell, Shoufeng Lan



报告人:王艺


文献标题:Exceptional Bound States in the Continuum 连续域中的奇异束缚态

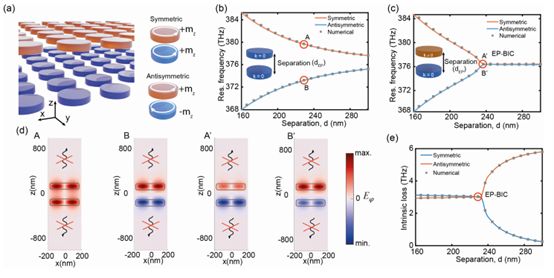

连续域束缚态(BICs)和奇异点(EPs)是非厄米系统中独特的奇异性。在光学中,BICs展示了电磁场的强增强,而EPs对小扰动表现出极高灵敏度。尽管EPs在下一代光学传感器中具有应用前景,但其在纳米尺度上的性能受到辐射损耗的限制。BICs是一种非辐射共振态,尽管嵌入在辐射的连续域中,但它们的辐射Q因子是无限的。研究内容包括本研究提出了一种将多个BICs合并成一个EP点的新方法,形成了一种新的奇异性,称为EP-BIC。研究者通过引入不对称损耗,使多个BICs在参数空间中合并形成EP-BIC,并通过数值模拟验证了这一理论。通过设计双层和三层介质超表面,实现了二阶和三阶EP-BICs,并展示了其在可见光范围内的性能。创新点是提出了将多个BICs合并成一个EP-BIC的新方法,这种新奇异性继承了BICs的非辐射特性和EPs的高灵敏度。通过数值模拟验证了二阶和三阶EP-BICs的形成,并展示了其在纳米尺度上的应用潜力。文章结论为本研究通过理论分析和数值模拟,确认了BICs可以合并成任意阶数的EP-BICs,形成一种新的奇异性。这种新奇异性在纳米尺度上具有极高的灵敏度和无限的辐射Q因子,为实现纳米尺度上的EP传感器提供了新的途径。启发在于利用这种EP-BICs与激子进行强耦合.

文献来源: PHYSICAL REVIEW LETTERS 134, 103802 (2025) 作者:Adrià Canós Valero,Zoltan Sztranyovszky,Egor A. Muljarov,Andrey Bogdanov Thomas Weiss



报告人:付子怡

文献标题: 《基于连续域束缚态的无刻蚀InSe微腔增强激子辐射》

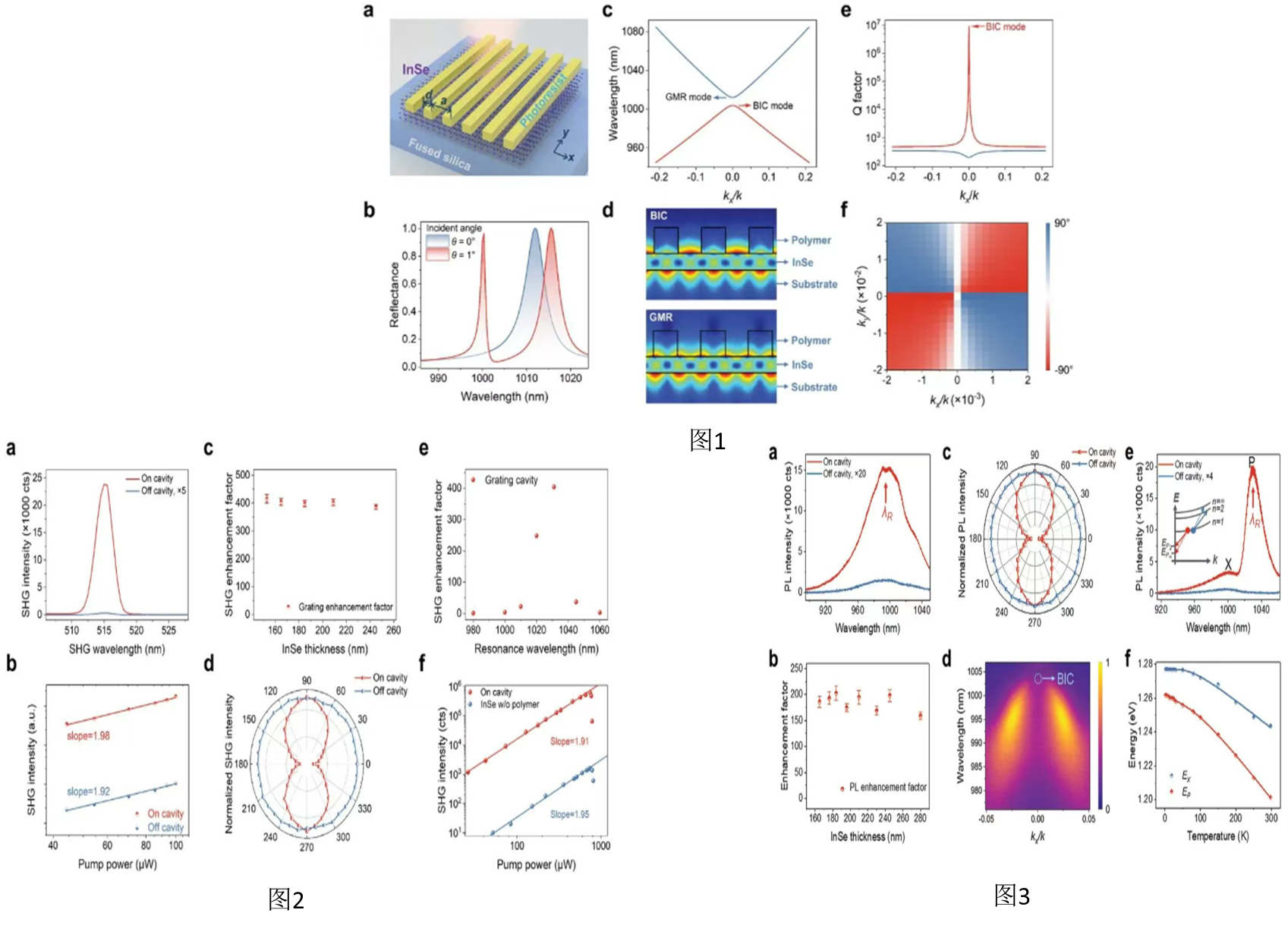

层状γ相铟硒(InSe),一种著名的III-VI单硫族化物,因其卓越的物理特性而吸引了大量研究关注。与常见的过渡金属二硫族化物(TMDs)不同,后者仅在单层时表现出直接带隙,InSe的带结构从单层的间接带隙逐渐过渡到少层及更厚薄片的直接带隙,提供了宽广的带隙可调性,这使得多层InSe薄片中载流子的复合效率大大提高。与TMDs中平面内(IP)激子对法线入射光的强烈响应不同,目前,已有少数策略被提出用以增强InSe中的OP激子发射。然而,现有的增强因子仍然不足,需要更为有效的设计。在之前的研究中,二维材料大多被覆盖在介电BIC腔体上。 因此,电场主要被限制在介电层内,二维材料与腔体模式之间的场重叠较弱,限制了腔体的增强效果。二维材料也可以直接刻蚀到BIC腔体中。然而,刻蚀过程可能导致材料的降解或污染。该研究设计并实验实现了一种新型的无刻蚀光栅腔体,基于BIC概念,应用于InSe材料。通过改变顶部的聚合物光栅,可以轻松调节BIC共振,同时完全保留下方的InSe薄片。内容1:通过改变顶部的聚合物光栅,可以轻松调节BIC共振(图1),同时完全保留下方的InSe薄片。提出的腔体能够高效地与InSe中的OP激子耦合,并将放大的OP光偶极子转化为垂直于表面的PL发射。因此,光栅腔体实现了最高218倍的PL增强,具有高度的重复性和方向性。内容2:PL发射外(图2),聚合物腔体还在InSe中实现了404倍的SHG信号增强(图3)。创新性:激子与腔体光子的高效耦合还导致了在腔体内强烈的X–X散射现象,而在以往的研究中,这种现象在腔体外是无法观察到的。光栅纳米结构并非无刻蚀聚合物腔体的唯一形式,除了已展示的柱阵列,更多样的图案也可以应用于聚合物腔体。启发:InSe的带结构从单层的间接带隙逐渐过渡到少层及更厚薄片的直接带隙,提供了宽广的带隙可调性,这使得多层InSe薄片中载流子的复合效率大大提高,将二维材料直接做成结构进行低维材料研究。



文献来源: Advanced Matetials,2025. 作者:Wenduo Chen, Song Zhu, Jieyuan Cui, Chongwu Wang, Fakun Wang, Mingjin Dai, Hanyu Liu, Yuhui Yang, Ruihuan Duan, Sang Hoon Chae, Zheng Liu, Qi Jie Wang 发表日期: 2025



报告人:胡楠楠

文献标题: Free-standing bilayer metasurfaces in the visible


多层超光学器件由于每个平面都提供了额外的设计变量,因此其复杂的波面整形能力超过了单层超光学器件。例如,无损复振幅调制、广义偏振变换和宽视场都是从根本上要求多平面波面匹配的关键属性。然而,现有的双层超表面都依赖于菲涅尔反射、低模式限制或不期望的共振等影响预期响应的配置。在这里,我们将介绍由可在可见光谱中工作的独立元原子构成的双层超表面。我们展示了它们在使用纯几何相位对线性偏振光进行波前整形时的应用,其衍射效率高达 80%.这扩展了之前有关 Pancharatnam-Berry 相元表面的文献,后者依赖于圆形或椭圆形偏振照明。这种超表面的制造依赖于两步光刻和选择性显影工艺,可产生总厚度为 1200 nm 的独立双层堆叠超表面。超表面由具有垂直侧壁的二氧化钛纳米鳍组成。内容一:多层超表面配置示意图。 a 双层叠超表面是通过堆叠两个或更多接触的超表面或中间有气隙的超表面实现的。图中所示(红色箭头)是两层超表面之间产生的不良光散射。内容二:(a)两个四分之一波长板状 (QWP) 纳米鳍叠在一起,放在铝 (Al) 镜上,中间有一个薄的二氧化硅 (SiO2) 间隔。顶部和底部纳米鳍相对于入射光的偏振旋转的角度分别为 π/4 和 3π/4 + θ。当 x 偏振光(LP)与顶部纳米鳍相互作用时,会变成左旋圆偏振光(LCP),然后撞击到底部纳米鳍上,底部纳米鳍又会将圆偏振转换回线性偏振。输出光在铝镜上反弹后反向穿过两个纳米鳍,从线性偏振变为右旋圆偏振 (RCP),然后在顶部纳米鳍的输出端又变回线性偏振。 b(b)X 偏振光在波恩卡莱球上的传播路径与顶部和底部纳米鳍之间的相对旋转角 (θ)有关。旋转角 θ 会产生一个 4θ 的实体角,从而对 x 偏振光和 y 偏振光分别产生 ±2θ 的几何相位。通过在整个元表面上逐点局部改变上下纳米鳍之间的相对旋转角度,可以设计出一维炽光栅(c)和二维轨道角动量(OAM)板(d)。文章结论与创新:在这里,我们展示了通过垂直整合可以实现更多尚未开发的优势。这包括通过实现非对称琼斯矩阵实现偏振控制的新可能性、色散工程中的额外自由度,以及更多用途和多功能响应。为此,我们推出了一种新型平面光学器件,每一层都具有很高的折射率对比度,可实现完全独立的 0-2π 相位覆盖,这种冗余可用于宽带操作和多功能设计。我们的制造方案依赖于选择性显影,即明智地选择两组电子束抗蚀剂和显影剂,依次对底层和顶层进行图案化,同时尽量减少对之前制造层的干扰。启发学习:双层超表面,可以通过线偏产生几何相位,这是一个新的思路,来实现超透镜,全息,涡旋光。



文献来源: Nature Communications.https://doi.org/10.1038/s41467-025-58205-7. 作者: Ahmed H. Dorrah ,Joon-Suh Park ,Alfonso Palmieri1,Federico Capasso 发表日期: 2025 3.13



报告人:刘高敬

文献标题: Integrated Terahertz Generator-Manipulators Using Epsilon-near Zero-Hybrid Nonlinear Metasurfaces

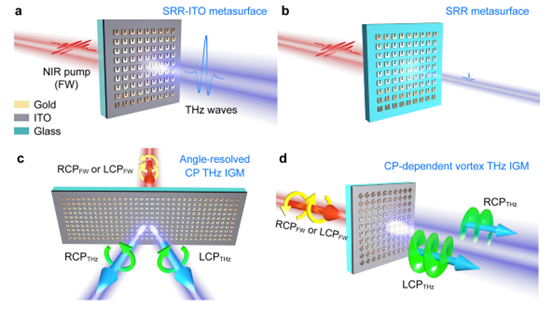

文章背景太赫兹(THz)技术在光谱学、成像、传感和通信等领域发挥着越来越重要的作用。为了推动这些应用的发展,高性能的太赫兹生成和操控设备至关重要。传统上,太赫兹的生成和操控通常由不同的设备模块完成,而将这两种功能集成到一个单一紧凑的设备中,将极大地降低成本并简化系统,推动太赫兹技术的发展。文章提出本文提出了一种基于epsilon-near-zero(ENZ)材料的混合非线性等离子体超表面,用于高效地生成和操控太赫兹波。该超表面由纳米尺度的等离子体元原子(split-ring resonators, SRRs)和ENZ材料(氧化铟锡,ITO)薄膜组成,通过耦合等离子体共振模式和ITO薄膜的ENZ模式,实现了超过4个数量级的太赫兹转换效率提升,并能够通过设计的非线性Pancharatnam-Berry(PB)相位来操控发射的太赫兹波的偏振和波前。创新点一ENZ材料与等离子体超表面的结合:文章展示了通过将ENZ材料ITO与等离子体超表面结合,可以显著增强太赫兹信号的强度。这种增强效应主要归因于ENZ材料与等离子体共振模式之间的强耦合,以及ENZ模式下电场的显著增强。这种设计不仅提高了太赫兹波的生成效率,还实现了对太赫兹波偏振和波前的精确操控。创新点二宽带太赫兹波的集成生成与操控:文章提出的混合非线性超表面能够同时实现太赫兹波的生成和操控,且操作频带宽。通过设计不同的超表面结构,实现了角度分辨的圆偏振(CP)太赫兹波和CP依赖的涡旋太赫兹波的产生。这些结构能够根据泵浦光的偏振状态和设计的非线性PB相位,精确地控制太赫兹波的发射方向和偏振状态。文章总结文章成功展示了基于ENZ材料的混合非线性超表面,该超表面不仅能够高效地生成太赫兹波,还能同时对太赫兹波的偏振和波前进行操控。这种集成的太赫兹生成与操控设备(IGM)为开发下一代低功耗、高效、紧凑且超快的太赫兹光子器件开辟了新途径。实验结果表明,该超表面在宽带频率范围内具有超过2太赫兹的太赫兹生成能力,且转换效率与0.2毫米厚的ZnTe晶体相当。启发在于材料与结构的协同设计:通过将ENZ材料与等离子体超表面结合,利用材料的特殊光学性质和结构的共振效应,为提高非线性光学过程的效率提供了新的思路。这种协同设计方法可以推广到其他波段和应用中,以实现更高效的光子器件。多功能集成的超表面技术:文章中展示的超表面不仅能够生成太赫兹波,还能对其进行操控,这种多功能集成的设计理念为未来光子器件的发展提供了重要的参考。通过合理设计超表面的结构和材料,可以实现更多功能的集成,如波前调制、偏振控制、频率转换等,从而推动光子技术的进一步发展。宽带操作与动态调控:该研究中的超表面在宽带频率范围内展示了良好的性能,这为开发能够适应多种应用需求的宽带光子器件提供了可能。此外,通过进一步研究和优化超表面的设计,有望实现对太赫兹波的动态调控,从而在实时通信、成像和传感等领域发挥更大的作用。



文献来源: Nano Letters, 2021, 21(18):7699-7707.https://doi.org/10.1021/acs.nanolett.1c02372 作者:Yongchang Lu,† Xi Feng,† Qingwei Wang,† Xueqian Zhang,* Ming Fang,* Wei E.I. Sha, Zhixiang Huang, Quan Xu, Li Niu, Xieyu Chen, Chunmei Ouyang, Yuanmu Yang, Xixiang Zhang, Eric Plum, Shuang Zhang,* Jiaguang Han,* and Weili Zhang 发表日期: 2021



报告人:高恩博

文献标题: Self-Powered MoSe2/ZnO Heterojunction Photodetectors with Current Rectification Effect and Broadband Detection. 具有电流整流效应和宽带检测的自供电MoSe2/ZnO异质结光电探测器

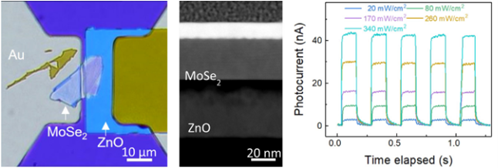

过渡金属二硫化物(TMDs)如MoSe₂具有直接带隙、高激子结合能等优异的光电性能,但单层TMDs器件存在响应时间长、暗电流大等问题。通过构建异质结引入内建电场,可以促进光生载流子的分离和传输,抑制暗电流,并实现自供电模式。研究内容包括MoSe₂/ZnO异质结在SiO₂/Si衬底上构建,通过光刻和电子束沉积制备电极。MoSe₂/ZnO形成n-n型异质结,具有II型能带排列和整流效应,整流比超过200。上升时间40 μs,衰减时间50 μs,比单层MoSe₂器件快2个数量级。峰值响应率达2.7 A/W(405 nm激光照射)。在405–638 nm宽光谱范围内无需外加偏压即可工作。启发在于参照文章学习器件测试。



文献来源: Materials & Design, 212, 110185. 作者:Wan, Z.; Mu, H.; Dong, Z.; Hu, S.; Yu, W.; Lin, S.; Mokkapati, S. 发表日期: 2021



报告人:颜培烨
