首页>> news>> 2025年5月组内文献阅读汇报



文献标题:Ultrasensitive bionic photonic-electronic skin with wide red-shift mechanochromic response


受变色龙虹细胞和蜘蛛狭缝器官的启发,将光子晶体( PC )与导电MXene /银纳米线( AgNW )复合材料集成到黏合剂聚二甲基硅氧烷中,开发了一种具有优异光学/电学双传感性能的新型光子-电子皮肤( PE-skin )。PC通过面内拉伸表现出红移的力致变色响应,这是首次报道与变色龙虹细胞具有相同的力致变色行为。底层的MXene层形成了狭缝-器官状裂缝,提供了高灵敏度,而AgNWs在大应变下保持了其导电性。所得PE - skin在较大的应变传感范围(高达85 %)内表现出高的力致变色灵敏度( 2.57nm % - 1 )和高达2600的电致应变传感因子。 赋予电子皮肤以可视化的光学响应是交互式电子学中备受期待的,因为它提供了更加直观和丰富的交互方式。 利用溶剂对聚合物进行溶胀是制备非紧密堆积NP阵列的一种更简单的方法21;然而,该方法只诱导出一个小的DIP ( < 50nm),导致窄的色移( Δ λ < 200nm)。 PE皮肤由聚苯乙烯纳米颗粒组成的PC层和由MXene和Ag NWs组成的压阻薄膜组成(图1a )。玻璃上的NP分布不均匀,导致结构色不均匀(图S1 )。为了获得均匀的结构色,将玻璃基底浸入水中,由于聚苯乙烯的疏水表面和水的高表面张力,使得纳米颗粒可以漂浮(图1b )。 将两亲性表面活性剂十二烷基硫酸钠( SDS )滴入水中,以促进形成紧凑的周期性NP阵列(图1c )。SDS分子的亲水端朝向水,而疏水端朝向远离,形成SDS单分子层,降低了局部表面张力,并在液滴29附近产生表面张力梯度。这诱导了从滴落位置向边界的Marangoni流,拖曳了漂浮的纳米颗粒。随着SDS层的铺展,聚苯乙烯纳米颗粒移动,直至到达相邻的纳米颗粒,形成紧密堆积的周期性单层纳米颗粒。 采用空气等离子体对聚苯乙烯纳米粒进行刻蚀增大颗粒间距(图1d )。等离子体处理可以在聚苯乙烯NPs上产生含氧基团,改善其与玻璃的粘附性(图S3 ),从而允许NP单层/玻璃的第二次浸泡而不脱落,并实现了第二层NP层的组装(,离子体处理还可以增强两个NP层之间的粘附力,从而实现额外单层的组装。最后,将具有强粘附性的A - PDMS预聚体浇铸到非紧密堆积的NPs的多层膜上,使NPs完全转移到A - PDMS中,从而得到具有充满活力的结构色的可拉伸PC (图1f - g )。 MPT方法的另一个优点是胶体晶体易于图案化。在空气-水组装过程中,使用模板掩模可以很容易地获得高分辨率和大面积的PCC。 值得注意的是,在单轴拉伸应变下( Video S2 ),PE - skin经历了从紫色到深红色的连续红移。据我们所知,这是首次关于可拉伸NP基PC应变传感器(表S1 - S2)中MC红移行为的报道。如图S15所示,所有先前报道的基于NP的PC应变传感器都显示出蓝移的响应行为,这归因于典型的正泊松压缩,改变了晶面之间的间距。我们的PE皮肤具有与豹变色龙相同的颜色转换行为。PE - skin在拉伸过程中通过增加面内NP间距从蓝移到红移,而变色龙在激发过程中通过扩大NP - like鸟嘌呤晶体之间的间距(细胞膨胀)显示出红移。因此,我们的PE -皮肤的MC轨迹与豹变色龙的MC轨迹非常相似(图2j )。PE - skin的轨迹所包含的色域超过变色龙的色域。



文献来源:Tianqi Wang, Lei Chen, Haogeng Liu, Haoran Zhu, Zijie Zeng, Yixin Lu, Ping Zhang, Yaofei Chen, Yue Huang, Gui-Shi Liu, Yunhan Luo, Zhe Chen. Ultrasensitive bionic photonic-electronic skin with wide red-shift mechanochromic response[J]. Light: Advanced Manufacturing 6, 20(2025). 作者:Tianqi Wang 1 , Lei Chen 1 , Haogeng Liu 1 , Haoran Zhu 1 , Zijie Zeng 1 , Yixin Lu 1 , Ping Zhang 2 , Yaofei Chen 1 , Yue Huang 3 , Gui-Shi Liu 1, Yunhan Luo 1 , Zhe Chen 4



报告人:王艺


文献标题: Topological beaming of light: proof-of-concept experiment 光的拓扑光束整形:概念证明实验

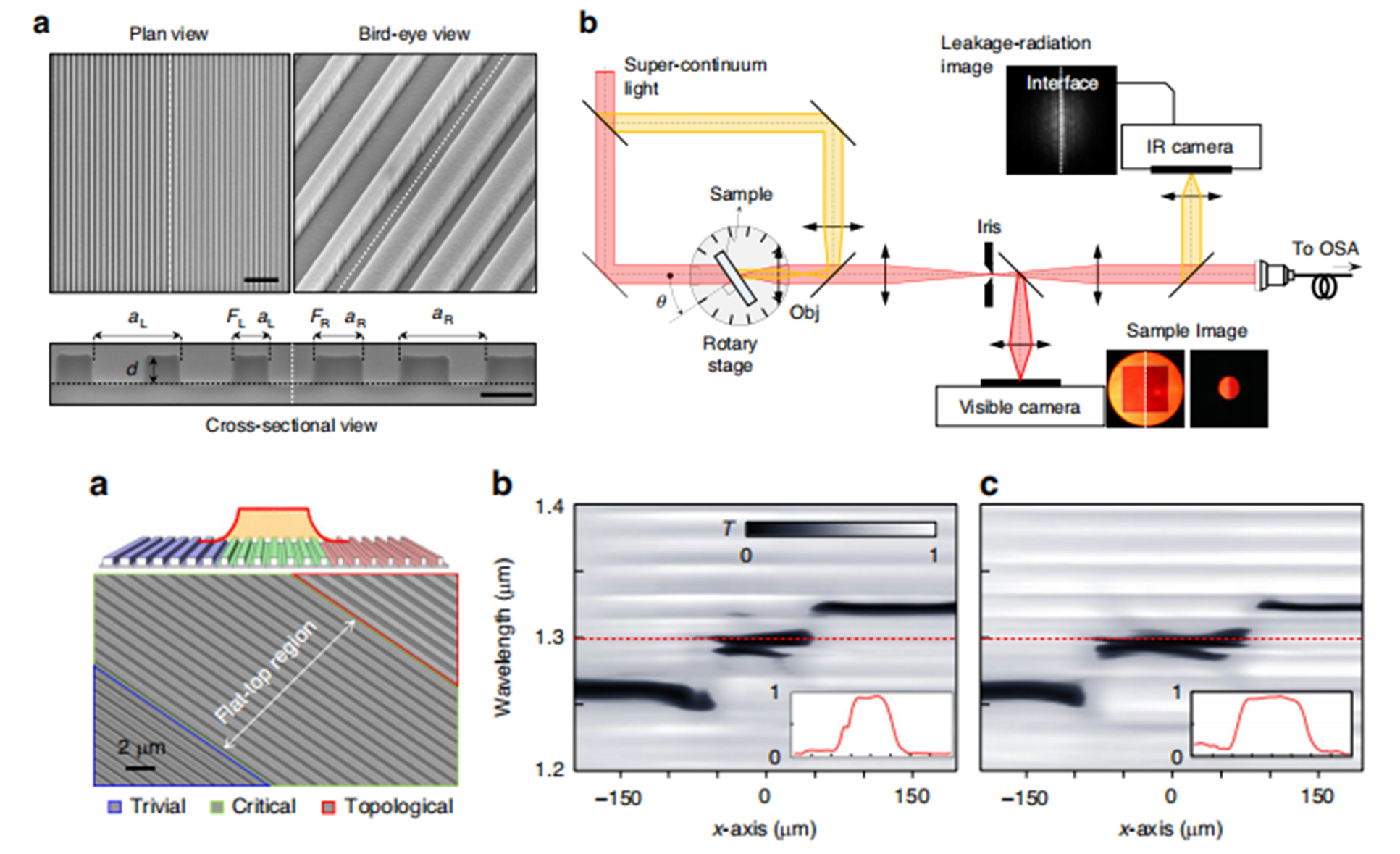

精确控制和整形光束对于激光加工、激光治疗、光通信和新兴量子技术等广泛应用至关重要。传统上,光束整形依赖于折射和衍射光学元件(DOEs)以及空间光调制器等光学元件,这些方法虽然有效,但通常涉及启发式优化算法,限制了其在复杂纳米光子结构中的适应性。近年来,拓扑光子学的进展为以前所未有的方式操纵光开辟了新途径。研究内容包括提出了一种基于Jackiw-Rebbi(JR)态的新型拓扑光束整形方法,并通过实验进行了验证。通过设计具有工程化狄拉克质量分布的薄膜介质结构,研究者创建了能够精确控制光束轮廓的畴壁,并观察到JR态的出现及其局域特性。通过精心调整狄拉克质量分布,成功实现了平顶光束轮廓,展示了这种方法在定制光束整形中的潜力。创新点一是实验验证了基于JR态的拓扑光束整形原理,这是首次通过实验实现这种基于拓扑物理的光束控制方法。二是提出了一种通过连续调节布洛赫反射率来高效整形泄漏辐射光束的新方法,避免了复杂的优化步骤。文章结论为通过实验成功验证了基于拓扑物理的光束整形方法,通过设计和制造支持特定驻波包络的拓扑结结构,实现了所需的泄漏辐射光束整形。尽管实验结果显示出该方法在光束整形方面的显著效果,但也指出了在光束形状精度上的局限性,并提出了基于复合单元格结构的潜在解决方案,为未来的研究和实际应用提供了新的方向。启发在于实验上的JR state测试表征,后续可以进行深入学习。

文献来源: Light: Science & Applications. 2025 作者:Yu Sung Choi,Ki Young Lee,Soo-Chan An,Minchul Jang,Youngjae Kim,Seungjin Yoon,Seung Han Shin,Jae Woong Yoon



报告人:付子怡

文献标题: 《电信波段中具有手性奇异点的非局部超表面》

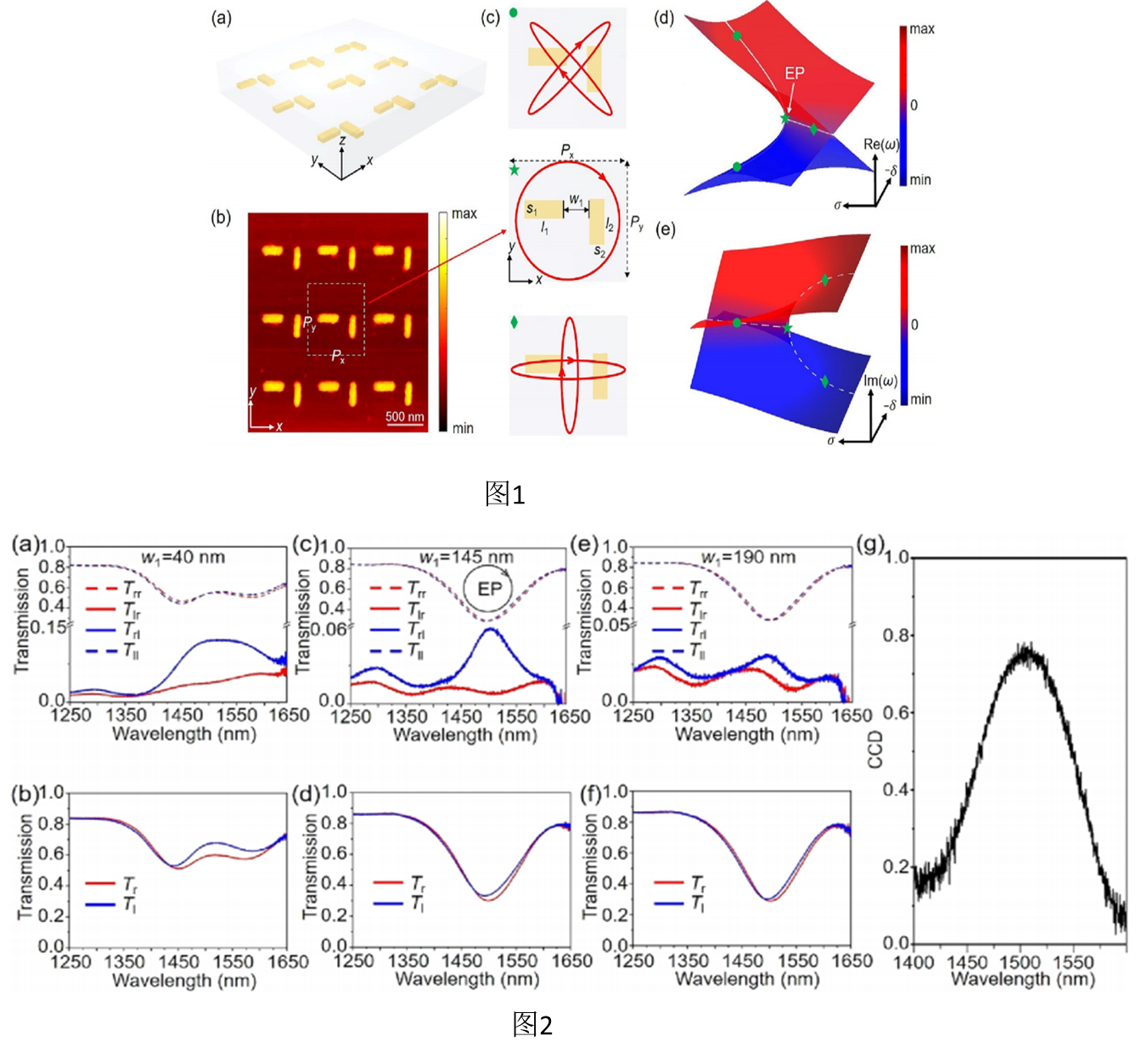

异常点(EP)。是宇称-时间(PT)对称系统中的关键相变点,能够引发许多独特的物理现象,例如手性响应。由于增益与损耗之间的微妙平衡以及复杂的制造工艺,实现实际应用中的手性异常点一直面临挑战。在此研究中,我们提出了一种非局部超表面,该表面由正交的金纳米棒构成,通过调整纳米棒的尺寸和晶格间距来实现损耗调制。通过调节耦合强度,我们在电信波段观察到了PT对称性的相变和手性异常点。实验和模拟的圆偏振转换二向色性(CCD)分别达到0.79和0.99,展示了高效的手性响应。内容1:EP是PT对称系统中的临界点,伴随本征值和本征态的简并,可增强传感、实现单向无反射等,由正交金纳米棒组成(图1),通过调节纳米棒尺寸和晶格间距实现损耗调制。内容2:其中Px固定在790纳米,Py(从700到950纳米)分别扫描x轴和y轴方向的纳米棒。由于纳米棒的主要辐射方向沿其短轴方向,x轴方向的纳米棒的LSPR向红移,线宽随Py增加而减小;而y轴方向的纳米棒的共振频率几乎不变,仅线宽有轻微减少。这一结果强调了短轴方向的间距对纳米棒的共振频率和线宽有显著影响(图2),这是由于LSPR−SPP强耦合效应,这是一种非局域效应。创新点:以往的非厄米超表面通常需要多种材料或复杂结构,而本文仅使用金纳米棒和单步制备工艺,简化了制造流程。利用非局域效应(LSPR-SPP耦合)调控损耗,为设计提供了额外的自由度。电信波段的手性异常点实验实现。首次在电信波段实验观测到手性异常点,填补了该领域的研究空白。通过调节晶格间距和纳米棒尺寸,实现了高效的圆偏振转换(CCD达0.79)。启发:将EP与纳米光子学器件结合进而影响共振响应。



文献来源:Nano Lett. 2024, 24, 2087−2093 作者:Haojie Li, Qianwen Jia, Guoxia Yang, Anwen Jiang, Min Ni, Fengzhao Cao, Bokun Lyu, Dahe Liu, and Jinwei Shi 发表日期: 2024



报告人:胡楠楠

文献标题: Beam Shaping by Stacked Nonlinear MoiréMetasurfaces


摩尔现象为创建具有可变对称性和周期性的可调晶格提供了一个多功能平台,使其成为近期光子学研究的一个焦点课题。与元表面相融合的摩尔光子器件已经展示了许多新功能,然而摩尔元表面的制造,尤其是堆叠配置的摩尔超表面的制造,带来了巨大的挑战。在本文中,我们利用聚焦离子束辅助纳米结构转移焊接技术,为堆叠非线性摩尔元表面提出了一种创新的纳米制造方法。这种方法可以精确控制层间扭转角,实现复杂的动量空间工程,并同时进行频率转换和波前操纵。实验结果揭示了复杂的远场二次谐波辐射模式,可通过改变扭转角进行有效调谐。这一进展解决了非线性光子学中的关键制造难题,为非线性信息处理、光学转向和非线性光学开关等应用开辟了新途径。内容一:摩尔超表面由两层组成,每层都有一个在x切面LN膜上铣出的方形孔阵列。实验坐标选择与未扭曲层 LN 的主晶轴重合,沿其光轴(e)定义z轴。另一层则引入逆时针方向的扭曲,角度为α(与入射光方向相反)。FF光束通常入射到结构上,而SHG信号则在传输方向上收集。右下角为动量传递简图。红色和蓝色箭头分别代表FF光和SHG 波的波矢量。绿色箭头表示元表面的倒易点阵矢量。SHG 的发射角θ定义为 SHG光束路径与元表面法线之间的夹角。内容二:SHG光斑轨迹和角度相关性随扭曲角的变化。(a) M2,g1、M2,g2 和 M3,g1 组的 SHG 光斑在倒易空间的轨迹,说明它们的运动如何随扭曲角α而变化。箭头表示α从0到90°的增大方向。(b) SHG 传播角θ与摩尔曲面扭曲角α之间的相关性。创新点与文章结论:总之,我们的研究显示了摩尔超表面在控制非线性光学过程方面的潜力,特别强调了动量空间中 SHG 波的定制成形。我们通过利用 LN 膜制造堆叠非线性摩尔超表面实现了这些功能。这些超表面以扩展的准周期图案为特征,产生了错综复杂的衍射光斑和扭转角度控制的定向 SHG。我们的研究结果强调了通过摩尔纹扭曲来操纵角度发射和非线性光束图案。值得注意的是,通过不同的扭转角度对 SHG 发射图案进行有效调制,为利用摩尔纹独特的特性应用于光束转向、分光、光调制、多通道光通信和信息处理等领域提供了机会。最近展示的由 MEMS 驱动的片上摩尔纹结构多维控制进一步扩展了摩尔纹光子学的灵活性64,65。这些多用途功能凸显了摩尔纹金属表面在推动光子学和非线性光学各个领域发展方面的广泛潜力。启发学习:了解了摩尔超表面,对于难以加工的LN,这种通过不同转角对SHG图案的调制,比较新颖,也可以运用到自己的工作之中。



文献来源: Nano Lett.https://doi.org/10.1021/acs.nanolett.4c06570 作者:Lun Qu, Wei Wu,Di Zhang,Chenxiong Wang,Lu Bai,Chenyang Li,Wei Cai,Mengxin Ren,* Andrea Alu, and Jingjun Xu 发表日期: 2025 3.13



报告人:刘高敬

文献标题:Nonlinear Metasurfaces for Completed Control of Amplitude, Phase, and Polarization in Broadband Terahertz Generation

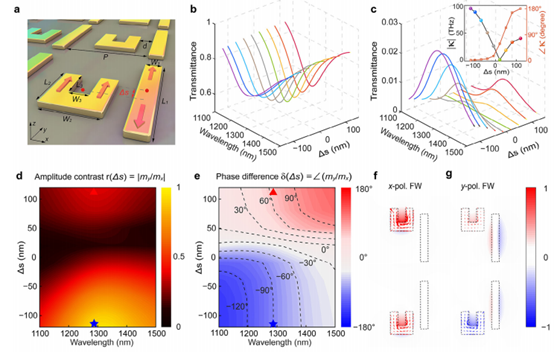

文章背景:太赫兹(THz)波在通信、成像、生物传感和无损检测等领域有着广泛的应用。然而,现有的THz波源在完全控制生成的THz波的传播特性方面面临挑战,这些特性包括振幅、相位和偏振化,且通常需要外部设备的帮助。这导致了体积庞大、不可避免的插入损耗和带宽限制的系统。文章提出了:为了克服这些挑战并促进紧凑和多功能的THz应用,提出了一种新方法,即使用非线性超表面直接且同时控制宽带THz波的振幅、相位和偏振化。该设计采用了精心设计的耦合控制手性超原子,提供了可调节的手性和允许在圆偏振(CP)泵浦下独立振幅和相位控制策略。此外,通过设计生成的左旋圆偏振(LCP)和右旋圆偏振(RCP)分量的叠加,可以任意定制发射THz波的偏振态。这种控制是线性可预测的,消除了对复杂非线性模拟和交错超单元排列的需求。创新点一:文章的创新之一是引入了耦合控制手性超原子来实现对生成的宽带THz波振幅的独立控制。这种设计旨在与CP THz波的非线性PB相位兼容。为了进一步控制偏振化,提出了一种非交错的超单元方法,通过设计正交CP THz波的复振幅在特定衍射角的可调振幅比和相位差来解耦合复振幅的共轭关系。创新点二:文章的另一个创新点是展示了通过设计的非交错超单元方法,实现了对THz场的空间偏振化(SP)可分和不可分状态的实验演示。所提出的方法显著增强了非线性超表面的潜力,并为开发多功能和集成的THz源奠定了基础。文章总结:文章通过实验验证了所提出的方法能够有效地控制非线性超表面产生的THz波的振幅和相位,并通过实验生成了两种独特的矢量THz场:空间偏振化可分和不可分状态。该方法为发展具有可定制功能的高集成度THz源提供了重要的潜力。启发在于:本文的研究成果启发了一种通过超原子间的耦合来调控非线性THz波产生的新途径,这对于设计具有多种可调谐功能的集成THz设备具有重要意义。此外,该方法在太赫兹波的振幅、相位和偏振化分布的独立控制方面展现了显著的自由度和超薄特性,对于开发下一代无线通信中的先进THz设备,如信号中继器、处理器、调制器和发射器等,具有重要的应用前景。



文献来源:Advanced Materials, 2025: 2500392. https://doi.org/10.1002/adma.202500392 作者:Qingwei Wang, Xueqian Zhang,* Quan Xu, Xi Feng, Li Niu, Xieyu Chen, Yongchang Lu, Jian Feng, Ming Fang, Xixiang Zhang,* Weili Zhang, and Jiaguang Han* 发表日期: 2025



报告人:高恩博

文献标题: Integrating 2D Layered Materials with 3D Bulk Materials as van Der Waals Heterostructures for Photodetections: Current Status and Perspectives. 将二维层状材料与三维块状材料作为范德华异质结构用于光电探测:现状与展望

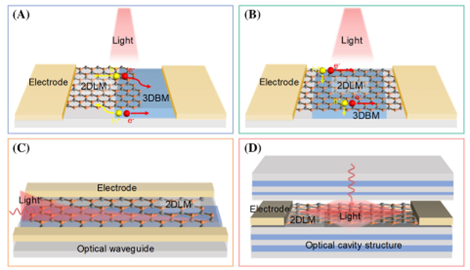

二维层状材料(2DLMs)因其无表面悬挂键、厚度依赖的带隙、高吸收系数等特性,在光电器件中展现出巨大潜力。纯2DLMs光探测器的大规模高质量生长和转移仍面临困难,限制了其商业化应用。三维体材料(3DBMs):如Si、GaAs、AlGaN等,虽然材料生长和器件制备技术成熟,但性能提升受限于异质集成或外延晶体质量。通过范德华异质结构(vdWH)将2DLMs与3DBMs集成,结合两者的优势,为高性能光电器件提供新平台。本文系统综述了2D/3D范德华异质结构在光探测器领域的研究进展,涵盖了材料特性、器件结构、制备方法和性能优化,并指出了未来的挑战与机遇。该工作为高性能光电器件的设计和开发提供了重要参考。启发在于了解2D/3D vdWH的结构与工作机制:异质结结构:PN结或肖特基结,利用内置电场分离光生载流子。光门控结构:一种材料(如3DBMs)吸收光,另一种(如2DLMs)传输载流子,实现高增益和快速响应。光学波导或腔结构:通过波导或光学腔增强光与材料的相互作用,提高量子效率。



文献来源: InfoMat, 5 (10), e12470. 作者:Liu, W.; Yu, Y.; Peng, M.; Zheng, Z.; Jian, P.; Wang, Y.; Zou, Y.; Zhao, Y.; Wang, F.; Wu, F.; Chen, C.; Dai, J.; Wang, P.; Hu, W. 发表日期: 2023



报告人:颜培烨
