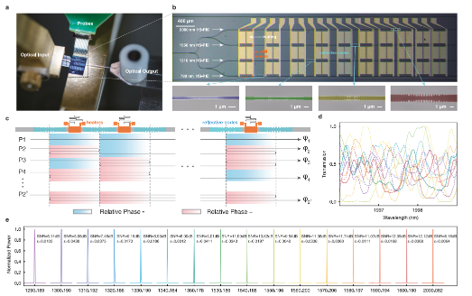

文献标题: Hyper-spectral photonic integrated circuits based on recursive inverse design 基于递归逆向设计的超光谱光子集成电路


光计算、光谱传感和信号处理对高复杂度光谱响应具有重要需求。传统光子集成电路通常通过级联MZI、微环或Fabry–Perot滤波器增加光谱特征,但其光谱复杂度仅随器件数量线性增长,同时会带来更大的器件规模、光损耗及校准开销。基于此,本文研究内容提出一种超光谱光子集成电路,由多个反射节点和延迟波导组成,同时利用透射干涉与反射干涉扩展光程差和时间延迟分布,从而实现超线性的光谱复杂度增长。同时提出递归逆向设计方法,通过逐步插入反射节点并联合优化节点位置、反射率及波导长度,使器件在达到目标光谱复杂度后自动停止递归,再结合几何逆向设计得到可实际加工的器件结构。创新点一是提出HS-PIC新型架构:将透射干涉和反射干涉结合,使光谱复杂度突破传统级联器件的线性增长模式;二是提出递归逆向设计:同时优化器件几何结构与电路拓扑,并根据目标复杂度自动确定反射节点数量;三是仅11个反射节点即可获得相当于至少100级级联MZI的复杂度;四是同一集成芯片既可以进行高分辨光谱重构,又能够分析微波信号,拓宽了集成光谱仪的应用范围。文章结论为是提出了HS-PIC+递归逆向设计的新思路。通过反射节点产生多次往返传播,并与传统透射干涉共同作用,在较少器件数量下获得极其复杂的光谱响应,从而实现宽带、亚皮米级分辨率的片上光谱检测,并进一步实现光学与微波频谱的统一分析。启发在于提升集成光子器件性能不一定需要简单增加器件数量,而可以通过“多重干涉机制 + 逆向设计”显著提高单位面积内的光谱信息量。特别是作者将器件级逆向设计与系统级拓扑设计结合的思路,对高分辨光谱仪、可编程光子芯片、光计算以及复杂光谱调控器件的设计具有较强参考价值。

文献来源:Nature Communications, 2026, 17: 9613 作者:Hao He、Zengji Tu、Yuanlei Wang、Hongyan Zhao、Chuangxin Feng、Yongzhuo Zhou、Yujun Chen、Ruoao Yang、Lei Zhang、Jianjun Wu、Qi-Fan Yang、Lin Chang



报告人:高恩博

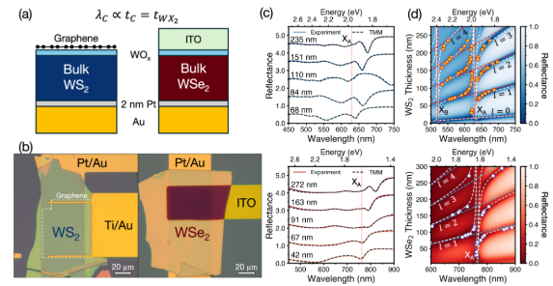

文献标题:Effects of Self-Hybridized Exciton-Polaritons on TMDC Photovoltaics (自杂化激子极化激元对TMDC光伏器件的影响)


传统激子极化激元光伏器件通常依赖封闭FP腔,虽然强耦合能够在共振波长附近提高 EQE,但封闭腔同时限制宽带光吸收,反而可能降低太阳光照下的短路电流。WS2和WSe2等TMDC同时具有较高折射率和较强激子振子强度,因此材料自身就能够形成 FP 光学模式,并与激子发生强耦合形成自杂化激子极化激元,无需额外构筑外部微腔。内容包括:作者制备了不同厚度的WS2和WSe2光伏器件,通过改变材料厚度调节 FP 腔模能量。反射谱显示明显反交叉,WS2的Rabi劈裂约为196 meV,WSe2约为145–179 meV。EQE、PCE 峰位随上下极化激元色散变化,说明极化激元直接参与光电流产生;WS2在下极化激元附近的EQE可增强近10倍。进一步的太阳光模拟实验表明,进入强耦合区域后短路电流密度明显提高,最终WSe2器件获得约6.68%的光电转换效率。创新点:利用TMDC本身同时作为激子材料、光学腔和光伏吸收层,实现无需外部封闭微腔的自杂化极化激元光伏器件,并兼顾共振增强和宽带吸收。文章结论:自杂化激子极化激元能够增强TMDC的光吸收,并有效转化为自由载流子,从而提高 EQE、短路电流和光伏效率。启发在于后续做WS2激子极化激元光电探测器时,不能只观察 Rabi 劈裂,还应比较反射谱与光电流响应,判断光电流峰位是否随极化激元色散变化,从而证明极化激元真正参与光电转换。



文献来源:Alfieri et al. Nano Letters 25, 3020–3026 (2025) 作者信息:美国宾夕法尼亚大学Deep Jariwala团队



报告人:颜培烨

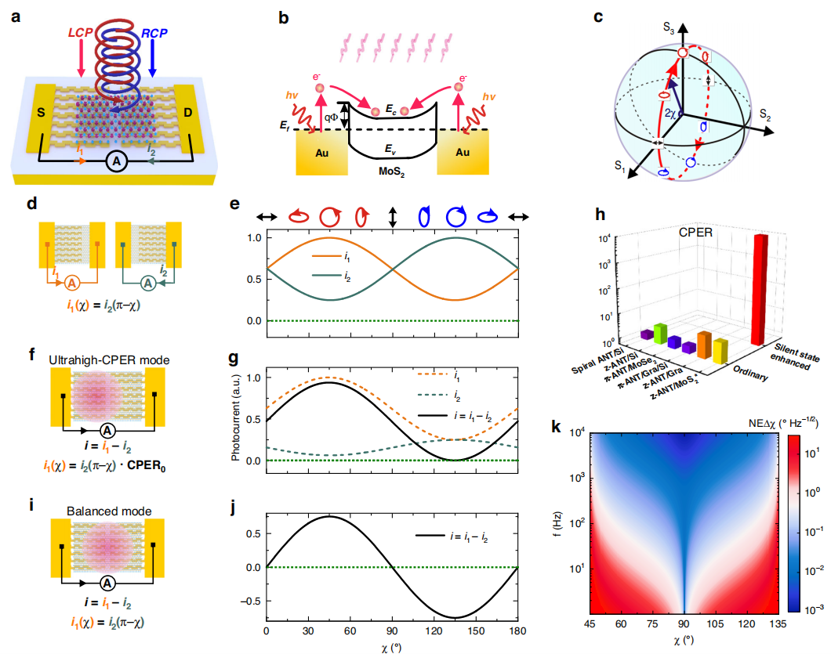

文献标题:Configurable circular-polarization-dependent optoelectronic silent state for ultrahigh light ellipticity discrimination (可配置的圆偏振依赖光电沉默态用于超高光椭圆率鉴别)


研究背景:偏振信息是光学领域的重要物理参数,在手性分子识别、量子通信、遥感探测和生物成像等领域具有重要意义。目前多数圆偏振检测依赖外部偏振片和波片,不仅增加系统复杂度,也限制器件微型化。虽然集成式圆偏振探测器已经出现,但其圆偏振消光比通常较低,难以满足高精度偏振测量需求。 内容包括:本文提出一种基于光电静默态(optoelectronic silent state)的超高灵敏圆偏振探测方法。作者将两个具有相反圆偏振响应特性的探测单元进行集成,使两个区域产生方向相反的光电流。当两个响应完全抵消时,器件进入静默状态,实现接近零光电流和低噪声输出。 工作原理:普通圆偏振探测器的问题在于无法完全消除非目标偏振光产生的响应。本文通过两个相反响应单元的差分工作模式,使目标偏振状态下输出增强,而非目标状态下两个光电流相互抵消,从而降低背景噪声,提高检测对比度。 创新点:最大的创新在于提出了光电静默态概念,将响应抵消机制引入偏振探测领域。该方法不仅提升了传统圆偏振消光比,还能够通过调节光斑位置改变工作模式,实现超高消光比模式和高灵敏椭圆率检测模式之间的切换。 实验方法:作者制备了基于MoS2和金属接触的集成圆偏振探测器,并利用Z型手性天线增强不同圆偏振光的吸收差异。实验测试了不同偏振状态、不同波长以及不同调制频率下的光电流响应和噪声特性。 实验结果:实验结果显示,该器件在静默态下具有显著降低的噪声水平,考虑噪声因素后的圆偏振消光比相比传统集成探测器提高多个数量级,同时能够检测极小的光椭圆率变化,表现出优异的偏振识别能力。 文章结论:本文提出了一种利用光电响应抵消实现高性能偏振探测的新方法,突破了传统集成圆偏振探测器灵敏度和消光比之间的限制,为发展超小型、高精度光电传感器提供了新的技术路线。 启发:该研究说明,通过合理设计纳米结构和利用响应调控机制,可以突破传统器件性能瓶颈。未来可将这种静默态思想应用于其他光电探测领域,例如量子光学探测、弱信号检测以及智能传感系统。



文献来源:Light: Science & Applications, 2023, 12:176,DOI:10.1038/s41377-023-01193-4 作者信息:Yonghao Bu, Xiansong Ren, Jing Zhou, Zhenhan Zhang, Jie Deng, Hangyu Xu, Weida Hu, Xia Guo, Wei Lu, Xiaoshuang Chen



报告人:袁斌杰

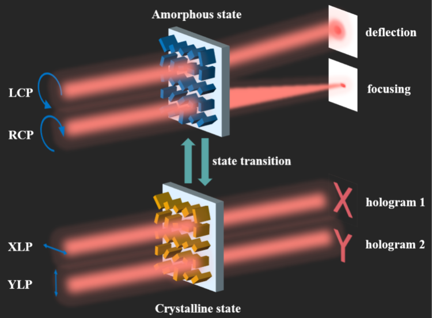

文献标题:Fixed-Wavelength Cross-Modal Wavefront Reconfiguration via Phase-State Control in Sb2S3 Metasurfaces 基于Sb₂S₃超表面相态控制的固定波长跨模态波前重构


超表面能够在亚波长结构中实现聚焦、偏转和全息成像,但多数器件的功能及偏振通道在制备后便已固定。已有动态方案往往通过改变工作波长来切换响应,难以让同一器件在固定光源下完成不同类型的任务。针对这一问题,本文以相变材料Sb₂S₃为基础,研究如何在780 nm固定波长下,用同一片超表面按需切换波束调控与全息重建。其核心思路是将材料相态与工作偏振基关联:非晶态采用左、右圆偏振分别选择光束偏转和聚焦;晶态则采用相互正交的x、y线偏振,分别重建两幅全息图。由此,相变控制器件实现什么样的功能,入射偏振决定该类任务中的具体功能。作者发现,相变引起的折射率变化能够在纳米结构几何形状不变时重构传播相位响应,使同一孔径在两种材料状态下支持不同的波前设计;再结合纳米结构旋转产生的几何相位,可将四个目标功能统一编码到一套结构参数中。这一方法突破了传统偏振复用仅增加固定通道数量的思路,把材料状态用于切换整个器件的工作方式。实验验证了非晶态下的圆偏振选择性聚焦与偏转,以及晶态下的线偏振选择性全息成像;经过10次非晶态与晶态之间的切换循环后,设计功能仍可保持。本文的创新在于提出“相态选择偏振基底、偏振选择具体功能”的双层寻址机制,使固定波长、非易失切换和跨功能波前调控在单片器件中结合,为可重构显示、光学安全和集成光束控制提供了新的设计路径。



文献来源:ACS Photonics (2026) 13 (7): 1979–1986. 作者:Wenbin Wang; Nan Yang; Shuhao Si; Liangcai Wu; Yangjian Cai * ; Yun Meng *



报告人:方伟康

文献标题:Metasurfaces with Maximum Chirality Empowered by Bound States in the Continuum


传统手性准 BIC 超表面大多仅依靠面内对称破缺实现圆二色,很难达到理论最大手性,本征圆二色 CD 上限受限。针对该问题,本文提出面内旋转 + 面外偏移的组合对称破缺方案,将对称保护 BIC 转化为最大手性准 BIC,实现接近单位值的圆二色响应。 该介质超原胞由成对介质介质椭圆柱构成;仅单独面内旋转或者仅面外垂直偏移,只能破坏部分镜面对称,无法产生本征手性;将两种扰动同时施加,消除全部镜面对称,保留 C₄旋转对称性,得到手性准‑BIC。利用耦合模理论推导得出最大手性实现条件:本征模式选择性解耦其中一种圆偏振光,同时对另一种圆偏振光达到临界耦合。满足 θ≈kd/2 的几何匹配关系,且扰动参数满足不对称性参数正比于料损耗 κ 的规律。仿真结果显示,合理调整旋转角、不对称性参数、垂直偏移与材料损耗,可以得到 CD 接近 1 的窄带共振,单圆偏振高透射,另一圆偏振共振抑制。整套方案只需要调控两组几何扰动与材料损耗,物理图像清晰。 仿真与耦合模理论解析高度吻合,为实现超高本征手性提供明确的设计判据,在手性传感、圆偏振光滤波、非线性手性光学具有应用价值。 结论:提出组合面内 面外联合对称破缺策略,利用手性准 BIC 实现接近理论极限的最大光学手性,给出几何参数与损耗之间的标度设计准则,为介质超表面获取强本征圆二色提供通用理论框架。 启发:可以参考该文献机理,结合多极子分解理论解释2.5维超表面超高CD值机理。



文献来源:Physical Review Letters, 2020, 125, 093903 作者:Maxim V. Gorkunov, Alexander A. Antonov, Yuri S. Kivshar



报告人: 鲍朋

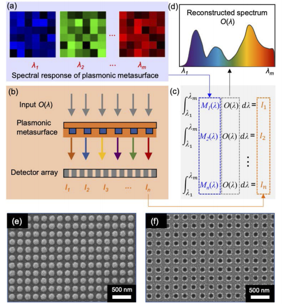

文献标题: Aluminum-based plasmonic metasurface for computational spectrometry with full coverage of visible light 用于计算光谱学的铝基等离激元超表面,可实现可见光全波段覆盖


光谱仪在材料分析、环境监测、生物医学研究和农业食品安全等领域具有重要应用,但传统台式光谱仪因需要光栅、棱镜等分光元件而体积庞大,难以满足便携式和片上应用需求;现有集成微型光谱仪虽已发展出微环谐振器、光学微腔、谐振纳米结构等窄带滤波器以及纳米线、量子点、光子晶体、无序散射结构和超表面阵列等宽带滤波器,但大多数光谱调制器件无法覆盖整个可见光光谱,尤其是400–500 nm短波波段,且光子晶体和硅基超表面等纳米光子器件存在角度色散、视场通常限制在±5°以内的问题 。针对上述痛点,本文研究了一种基于铝基等离激元超表面的微型计算光谱仪。 本文研究内容是针对现有集成微型光谱仪难以覆盖整个可见光光谱(尤其是400–500 nm短波波段)且对入射光角度敏感、视场受限的问题,提出并实现了一种基于铝基等离激元超表面的计算光谱仪。该光谱仪利用36个6×6排列的超表面子阵列作为光谱编码器,每个子阵列由不同形状、尺寸和周期的铝纳米结构(纳米圆盘和纳米孔)构成,在400–750 nm全可见光范围内对入射光进行光谱采样和压缩,并结合计算重建算法恢复入射光谱。创新点一是提出并实验验证了一种铝基等离激元超表面作为光谱编码器的紧凑光谱仪,该超表面由36个6×6排列的子阵列组成,每个子阵列采用不同形状、尺寸和周期的铝纳米结构(纳米圆盘和纳米孔),在400–750 nm全可见光范围内实现高保真光谱重建,并覆盖了以往难以覆盖的400–500 nm短波波段。创新点二是实验证明该光谱仪对入射光具有±12°的角度容差,远优于典型限制在±5°以内的光子晶体和硅基超表面器件;其角度不敏感性主要源于局域表面等离激元共振,共振频率主要由纳米结构的形状和尺寸决定,而非入射波矢,从而为构建宽带、大视场高光谱相机提供了可能。文章结论为本文提出了一种基于等离激元超表面的计算光谱仪,实现了400–750 nm全可见光覆盖;实验测量了制备超表面的光谱曲线,揭示了铝基等离激元超表面良好的角度不敏感性;在0°和12°入射角下对窄带蓝、绿、红LED及宽带白光LED进行了光谱重建,重建保真度均高于92%;该超表面滤波器阵列虽需后处理算法,但具有设计简单、对制造误差容忍度高、对入射光角度不敏感等优势。启发在于铝基等离激元超表面结合计算重建算法,可在不依赖复杂分光元件的情况下实现宽带、大视场、高保真的光谱测量,为便携式高光谱相机和片上光谱成像提供了可行路径;通过优化纳米结构以纳入更多光谱特征函数(如构建10×10传感矩阵),有望进一步提升保真度和光谱分辨率;对我的工作有帮助的是文献中的“角度鲁棒性”,这种角度不敏感型有利于微型光谱仪器件的实际应用。



文献来源:Optics Letters, Volume 49, Issue 1, pp. 21-24 (2024) 作者:Qingbin Fan, Weizhu Xu, Peicheng Lin, Yunfei Sun, Feng Yan, Xuemei Hu, Tao Yue, and Ting Xu



报告人: 马锦航
