研究背景:表面等离激元(Surface Plasmon Polaritons, SPPs)是由金属表面自由电子集体振荡与入射光耦合形成的一种特殊电磁模式,具有突破衍射极限的光场限制能力,因此在纳米成像、光刻、光通信以及片上光子器件等领域具有重要应用价值。然而,传统SPP耦合结构通常存在器件尺寸较大、加工复杂以及传播方向难以动态控制等问题。实现尺寸小、方向选择性高、效率优异的单向SPP激发器一直是等离激元器件发展的重要方向。

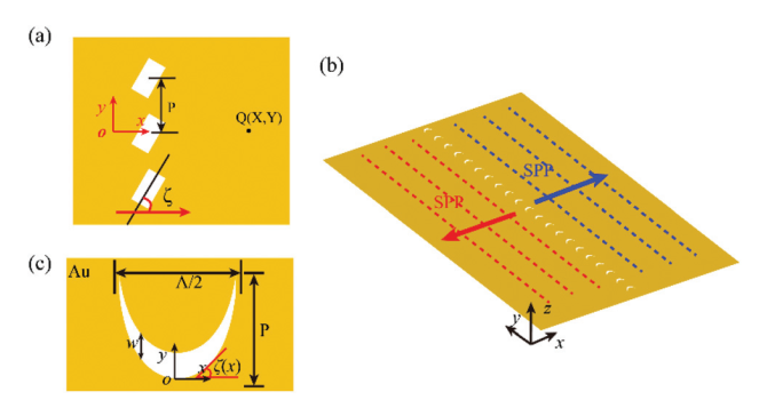

内容包括:本文提出了一种基于catenary(悬链线)孔结构的偏振控制单向SPP激发器。作者利用catenary孔具有连续空间变化的结构特点,使其能够产生连续变化的几何相位。通过调控纳米孔的局部方向角,使几何相位与SPP传播相位满足干涉条件,从而实现特定方向上的相长干涉以及反方向上的抑制。该结构在圆偏振光照射下,可以根据入射光的左旋或右旋状态改变SPP传播方向。
工作原理:基于光的自旋-轨道相互作用(spin–orbit interaction)。圆偏振光携带的自旋角动量能够与纳米结构的空间旋转角耦合,引入与旋转角相关的Pancharatnam-Berry几何相位。通过设计catenary孔的空间分布,可以使SPP在一个方向上的传播相位保持一致,从而增强该方向的SPP输出,而另一方向由于相位失配导致能量降低。
创新点:与传统由多个天线单元组成的超表面结构相比,该研究采用单列亚波长catenary孔阵列,大幅降低了器件尺寸。器件横向尺寸仅约552 nm,小于工作波长,同时保持较高的方向选择性。模拟结果显示消光比可达到495,在实验测试中达到283,证明了该结构兼具小型化和高性能特点。
实验方法:作者在120 nm厚金膜上利用聚焦离子束刻蚀制备catenary孔阵列,并设计两侧金属光栅用于SPP输出耦合。实验中通过线偏振片和四分之一波片产生左旋、右旋以及线偏振光,利用显微成像系统观察不同偏振状态下两侧SPP输出强度变化。
实验结果:实验结果表明,当左旋圆偏振光入射时,SPP主要向一个方向传播;改变为右旋圆偏振光后,传播方向发生反转;在线偏振光照射情况下,SPP同时向两个方向传播。这说明器件能够通过简单调节入射偏振态实现SPP传播方向切换。
文章结论:该研究成功实现了基于单列catenary孔阵列的高性能偏振控制单向SPP激发器。连续几何相位调控方式解决了传统结构尺寸较大的问题,为未来高度集成化等离激元芯片和可重构纳米光学器件提供了新的设计方案。
启发:该工作展示了几何相位超表面对光场调控的重要作用。通过结构设计替代传统光学元件,可以在纳米尺度实现对光的振幅、相位和偏振的综合控制,为未来片上光学、量子信息和智能光子器件提供新的发展方向。
作者信息:Jinjin Jin, Xiong Li, Yinghui Guo, Mingbo Pu, Ping Gao, Xiaoliang Ma, Xiangang Luo
文献来源:Nanoscale 11, 3952–3957 (2019). DOI:10.1039/c8nr09383k
作者:Jin J., Li X., Guo Y., Pu M., Gao P., Ma X., Luo X.
报告人:袁斌杰
