首页>> news>> 2026年06月组内文献阅读汇报

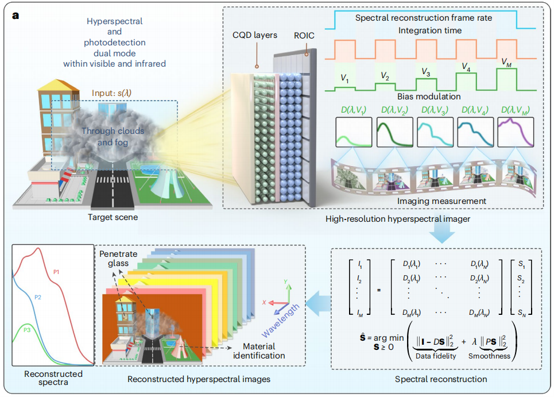

文献标题: Hyperspectral quantum-dot image sensors via in-pixel reconfigurable band-alignment 基于像素内可重构能带对齐的高光谱量子点图像传感器


传统光谱仪依靠长光路光学元件、机械扫描结构,体积大、重量高、成本昂贵,无法小型化集成。同时,现有片上计算光谱仪方案无法同时兼顾大面阵空间分辨率、纳米级光谱分辨率、宽波段、小像素尺寸、高探测灵敏度五大指标,存在不可调和的性能权衡。基于此,本文研究内容包括设计并制备单片集成、单极性偏压可调堆叠胶体量子点像素高光谱图像传感器,结合偏压可编程光谱重构算法,解决空间与光谱分辨率互斥难题,完整完成材料制备、器件表征、光谱重构、实景成像全流程验证。创新点是一是摒弃传统双向偏压二极管结构,仅依靠单极性递增偏压连续调控堆叠胶体量子点界面能带,逐层激活不同带隙量子点光吸收通道;消除0V附近响应死区,全波段维持高信噪比,天然兼容商用单极性CMOS读出电路,支撑百万像素大面阵制备。二是同一像素内垂直集成大小带隙PbS量子点,将动态光谱滤波与光电探测融合在单像素内部,无需额外片上光学滤光元件,彻底打破 “光谱分辨率提升牺牲空间分辨率” 的固有权衡。文章结论为本文提出像素内可重构能带对齐堆叠胶体量子点架构,研发出单片集成小型化高光谱图像传感器,依靠单极性偏压连续调控光谱响应,解决传统设备空间、光谱、体积、灵敏度之间的性能权衡。器件综合性能达到行业领先:1280×1024 大面阵、1 nm 光谱分辨率、0.055 nm 重建精度、400–1700 nm宽光谱、15μm紧凑像素,可同步实现固定偏压高清成像与偏压调制计算高光谱重建双模式工作。启发在于像素内多功能集成(调制+探测)是小型化光谱成像芯片的核心路线,无需外置光学元件,更适配CMOS单片集成工业化生产。

文献来源:Nat. Photon. 20, 523–531(2026). 作者:Ge Mu, Cheng Bi, Jintao Zou, Yanfei Liu, Qun Hao & Xin Tang



报告人:高恩博

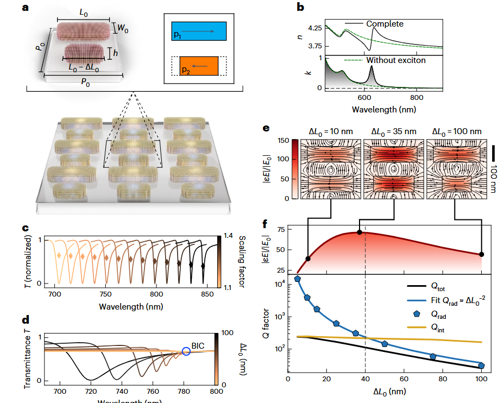

文献标题:Intrinsic strong light-matter coupling with self-hybridized bound states in the continuum in van der Waals metasurfaces (范德华超表面中自杂化BIC实现本征强光-物质耦合)


传统基于BIC的二维材料强耦合结构通常是将单层或少层TMDC转移到介质超表面上,通过介质结构的BIC模式与TMDC激子发生耦合。但这种外部耦合方式存在材料转移带来的应变、界面不均匀、模式重叠有限等问题。内容包括:设计了由非对称双纳米棒组成的 WS2 BIC超表面。通过改变两个棒的长度差调控结构非对称性,从而控制BIC模式的辐射损耗和线宽;通过整体缩放因子调节BIC共振峰位置。仿真中,用Tauc-Lorentz模型描述WS2的介电函数,并分别计算有激子和去除激子贡献时的光学响应,用来判断BIC模式与WS2激子之间的耦合关系。结果表明,BIC 模式的电场主要集中在WS2结构内部,有利于增强激子与光场的重叠。透射光谱中观察到明显的反交叉现象,说明光学BIC模式和WS2激子发生杂化,形成上、下激子极化激元分支。通过耦合振子模型拟合,得到拉比劈裂为116±4 meV。创新点:将WS2同时作为激子材料和BIC光学腔材料。文章结论:实现了WS2超表面的BIC。在室温下,形成清晰的上下极化激元分支,拉比劈裂达到116 meV。启发在于:可以采用类似思路:先计算去激子的本征光学模式,再加入 WS2激子色散,看是否出现模式劈裂,这篇文献的材料去除激子贡献方法也值得学习。



文献来源:Weber et al. Nature Materials 22, 970–976 (2023) 作者信息:德国慕尼黑大学 Andreas Tittl、Stefan A. Maier 团队



报告人:颜培烨

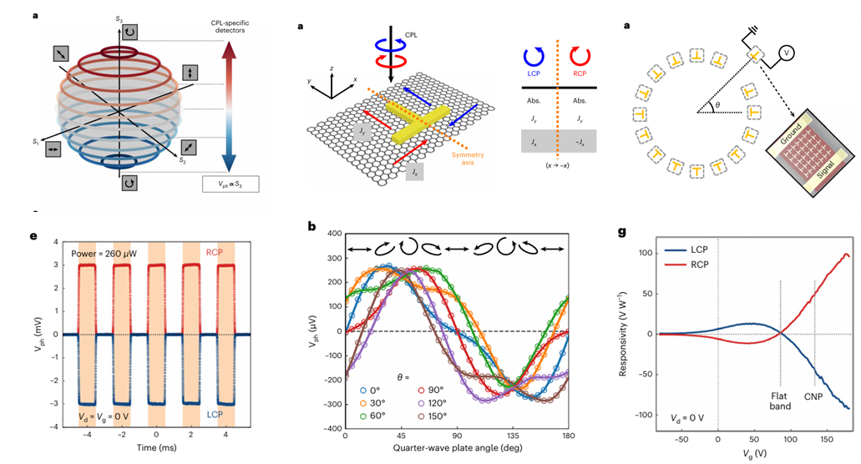

文献标题:Geometric filterless photodetectors for mid-infrared spin light 《用于中红外自旋光的几何无滤光片光电探测器》


传统圆偏振探测通常需要大量光学元件,不利于器件小型化和集成化。本文在石墨烯表面集成T字型等离激元结构,实现对中红外光的圆偏振探测,与传统手性超表面实现光电探测不同,器件中金属纳米天线本身高度对称,琼斯矩阵对角项相同,没有差异化的光吸收。而本文发现结构对圆偏振光的近场分布是高度不对称的,结合石墨烯的光热电效应,石墨烯位于金属结构下方,金属接触会改变局部费米能级和塞贝克系数,在光照下产生光热电响应,不同旋向的圆偏振光产生的近场分布不同,导致了塞贝克系数梯度方向不同,这样,左右旋圆偏振光就会对应相反方向的光电压,实现光电探测。更进一步,通过旋转排列纳米天线,可以使得线偏振的响应相互抵消,保留圆偏振分量,这样的设计带来了84的CD值,打破了传统CD小于1的局限。传统CD计算为: 值得注意的是,本文中器件测试的光响应为光电压,Vph =R0S0+R1S1+R2S2+R3S3,R为四个斯托克斯参数的响应系数。本文提出了新的CD值计算: 结论:本文证明了等离激元近场手性可实现高性能片上圆偏振探测。



文献来源:Opto-Electron Technol 2, 260001 (2026). 作者:Wei, J., Chen, Y., Li, Y. et al. 发表日期:2022



报告人:胡天赐

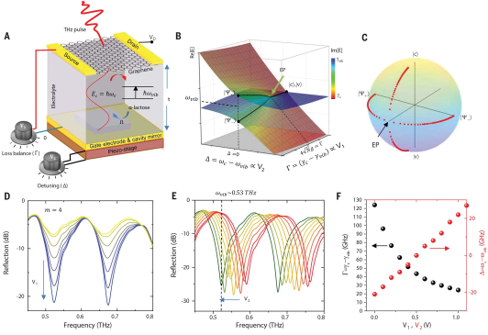

文献标题:Topological engineering of terahertz light using electrically tunable exceptional point singularities 基于电调谐奇异点的太赫兹光拓扑工程


这篇文献首次在单一全电可调器件中实现了太赫兹波段奇异点的构建与动态操控,为非厄米光学系统提供了一种全新的拓扑调控范式。传统上,EP的观测依赖制备一系列具有不同几何参数的样品进行静态测量,不仅缺乏可调性,也限制了其在动态器件中的应用。该研究利用石墨烯可调谐的性质设计太赫兹谐振器,将α-乳糖分子的集体振动模与谐振腔模耦合,通过栅极电压独立控制损耗失衡与频率失谐两个关键参数,从而在室温下构建出完整的复能量黎曼面,并清晰展示了从弱耦合到强耦合跨越EP的拓扑相变过程。该工作揭示了两项重要新规律:EP处的本征值与本征态同时合并,使得系统在参数空间中表现出拓扑结构——通过电压调控可切换反射系数的绕数,分别对应0、2π和4π的几何相位累积,这直接实现了反射拓扑的电控开关,是拓扑光子学中少见的动态调控能力。其二,通过设计闭合环路环绕EP,实验观察到本征态交换现象,系统从叠加态演化到其正交态,而环绕两次后伴随几何相位恢复初始态,这一过程在布洛赫球上对应2π立体角,证实了EP特有的几何相位积累。这些发现不仅解决了如何在单一器件中实现EP动态调控的长期难题,更首次将石墨烯的电可调性与非厄米拓扑物理深度融合,为拓扑光电子器件、超灵敏传感以及光与物质相互作用的拓扑控制开辟了全新路径,其方法可推广至其他频段和材料体系,具有重要的基础科学意义和应用前景。



文献来源:Science376,184-188(2022).DOI:10.1126/science.abn6528 作者:M. Said Ergoktas, Sina Soleymani, Nurbek Kakenov, Kaiyuan Wang, Thomas B. Smith, Gokhan Bakan, Sinan Balci, Alessandro Principi, Kostya S. Novoselov, Sahin K. Ozdemir, Coskun Kocabas



报告人:方伟康

文献标题:Self-standing 3D magnetoplasmonic nanostructures with enhanced Faraday effect and outstanding sensing performance


传统二维等离激元结构光学模式单一、法拉第旋光强度弱;三维磁纳米结构制备多采用 光刻胶等试剂,存在污染严重的问题,衬底也会降低传感灵敏度。针对该问题,本文设计自支撑三维等离激元阵列,采用水溶性牺牲层搭配 FIB折叠工艺绿色制备,依靠三维电流耦合法诺共振增强法拉第效应,实现高折射率传感。 样品为 Au/Co/Au 三层薄膜,通过剥离水溶性牺牲层得到悬浮膜,再通过离子束局部轰击使纳米片直立成型。y偏振入射时金属孔连续态与垂直纳米片暗态耦合形成法诺共振,磁场局部高度局域,可显著提升并翻转法拉第旋转;改变金层厚度、纳米片高度、阵列周期,可连续调控共振与旋光性能。无基底结构与待测介质充分接触,实现高灵敏传感。仿真与实验高度吻合,结构参数具备较大可调范围、机械稳定性好,整套制备流程无光刻胶等有害有机物,绿色低耗,在非互易光器件、高灵敏生化折射率传感领域具备实用价值。



文献来源:Nano Research, 2026 作者:Shixin Sun、Feng Luo 等



报告人: 鲍朋
