首页>> news>> 2026年05月组内文献阅读汇报



文献标题: All-optical hybrid metasurfaces for ultrafast computational spectrometer and single-pixel imaging 面向超快计算光谱仪与单像素成像的全光混合超表面

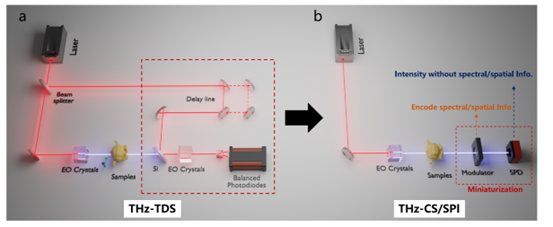

太赫兹波在化学传感、生物医学诊断、安检筛查领域极具应用价值,具备强穿透性、无电离辐射、丰富分子光谱指纹等优势。 传统太赫兹时域光谱仪依赖机械延迟线、相干探测,设备体积大、成本高、难以小型化,且成像需光栅扫描,速度受限。现有太赫兹空间/光谱光调制器存在固有瓶颈:天然材料与太赫兹相互作用弱;传统超表面难以兼顾高Q谐振、宽带宽、低相关调制、超快调制速度;液晶、相变材料、MEMS等调制速度仅毫秒级,电学驱动存在RC时延。基于此,本文研究内容包括一是基于双间隙开口环谐振器,利用晶格周期工程能带折叠,打破结构对称性将多个 BIC 转化为准连续域束缚态,在0.30 – 0.55 THz 实现三个高Q谐振峰;在金属超表面集成硅贴片,构建全光混合超表面。二是采用光泵浦 - 太赫兹探测系统,800 nm飞秒激光光泵激发硅贴片产生光生载流子,实现纳秒级动态调制;载流子弛豫时间1.9 ns,电导率从 4800 S/m衰减至300 S/m。三是利用混合超表面构建低相关测量矩阵,结合单像素探测器(SPD)与计算重构算法;仅需10帧调制图案,实现0.25 THz带宽、0.03 THz光谱分辨率,重构峰值信噪比PSNR达 30.1 dB。创新点是一是首次将超表面衍射光学网络用于光谱与偏振的同时测量,实现单器件多功能集成。通过能带折叠与对称破缺,将多个q-BIC集成于同一超表面,突破传统高Q谐振与宽带光谱覆盖的固有权衡,兼顾高Q因子、低光谱相关性与宽工作带宽,同时避免像素化BIC的信噪比损耗问题。二是提出无电路、全光驱动混合超表面调制架构,无需电学寻址与外围电路,摆脱RC时延、毫秒级调制限制,实现纳秒/吉赫兹级超快太赫兹光场调制,兼容CMOS工艺。三是单一混合超表面平台同时实现超快计算光谱探测+单像素成像双重功能;模式变换型超表面比频移型具备更低帧间相关性、更高重构精度。文章结论为研发了集成硅贴片的全光混合超表面,在 0.30–0.55 THz激发三个高Q准BIC谐振,通过全光泵浦实现 1.9 ns纳秒级超快动态调制。构建的太赫兹计算光谱仪无需机械扫描与相干探测,实现 0.03 THz高光谱分辨率、0.25 THz工作带宽,少量测量帧即可实现高质量光谱重构。启发在于全光调制+单像素探测+计算重构的组合范式,可替代传统复杂相干探测系统,是太赫兹设备小型化、低成本化的核心发展方向。

文献来源:Nat Commun 17, 888 (2026). 作者:Zijian Liao, Zhanqiang Xue, Junxing Fan, Guizhen Xu, Hongyang Xing ,Longqing Cong



报告人:高恩博

文献标题:Exciton-polariton photodiodes (激子极化激元光电二极管)

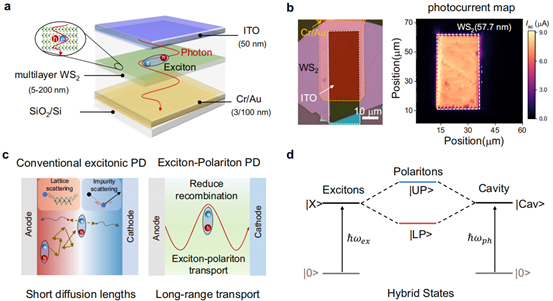

激子型半导体具有强光吸收优势,但普通激子扩散长度短、载流子输运能力弱,限制了光电二极管性能。本文利用多层WS2构建激子极化激元光电二极管,上方 ITO 同时作为透明电极和抗反射层,WS2层内的 FP腔模与WS2子发生强耦合,形成上、下极化激元分支。内容包括:通过EQE光谱发现光电流峰位随WS2厚度变化并与激子极化激元色散关系一致,说明极化激元态参与光电流产生;进一步测试不同厚度器件的 EQE 和 IQE,发现当WS2厚度接近共振条件时,器件性能明显增强,IQE 接近100%。最终器件在0 V下实现低暗电流、高开关比和快速响应,最快响应时间约为217 ns,最大响应度约为0.35 A/W。创新点:利用WS2自身高折射率和强激子效应,在无需外加复杂光学腔的情况下实现激子极化激元光电二极管,并证明极化激元可以同时增强吸收、激子输运和电荷收集。文章结论:激子极化激元可以显著提升激子型半导体光电二极管的量子效率和响应速度。启发在于:可以选用FP腔之外的共振模式做二维材料激子极化激元光电探测器。



文献来源:Zhao et al. Nature Communications 17, 1607 (2026) 作者信息:中国科学院上海技术物理研究所



报告人:颜培烨

文献标题:Multi-dimensional photodetection: from material intrinsic properties and metasurface engineering to silicon photonic integration 《多维光电探测:从材料本征特性与超表面工程到硅光子集成》

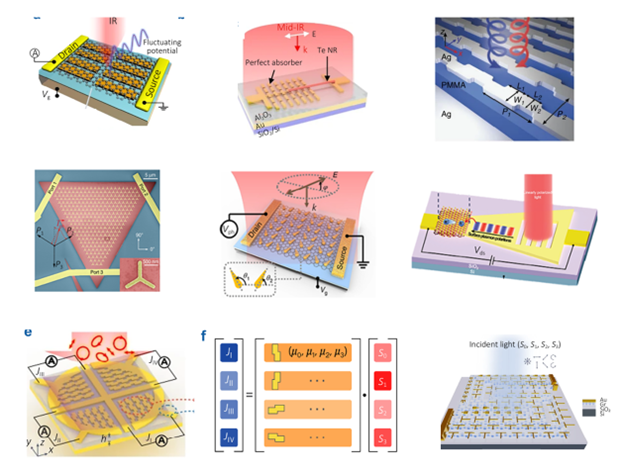

光电探测演进历程经历了从“本征材料 → 超表面工程 → 硅光集成” 这一过程。 超表面突破天然二维材料的本征物理限制,通过亚波长结构设计,可以大幅提升光强探测效率、线偏振消光比和圆偏振区分能力。 按照探测的维度划分,超表面经历了从低维走向高维的光电探测。 对于单维光电探测器,引入超表面来重塑器件界面处的局域电磁环境。通过利用局域表面等离子体共振(LSPR)和米式共振。可以增强光强探测器的探测效率。此外通过设计各项异性或者手性超表面,实现对线偏振光,圆偏振光的精确探测。 对于多维光电探测器,为了从光场中获取更丰富的信息,通过超表面的几何工程,探测器实现了从强度与偏振检测,到全斯托克斯矢量重构与联合波长-偏振检测,最终涵盖高维光场的集成检测。 其中,强度与偏振的探测主要通过多个电学端口的协同作用读出,因为光强与偏振角在物理响应上高度纠缠,通常采用多个线性无关的电学端口协同读出信息并完成数学解耦。而全斯托克斯矢量重构则是利用4个或更多超表面光电探测器,构建光电响应矩阵。过将多通道光电流向量与该矩阵的逆矩阵相乘,即可精确得知出任意入射光的斯托克斯参数。联合波长-偏振检测往往需要具备多个共振波段的超表面来实现,在窄带范围表现优异,但连续宽谱探测面临挑战。为解决宽谱的偏振探测,可通过设计多种响应各异的超表面,进行空间编码,将原本纠缠的光谱与偏振态等高维信息,“降维压缩”并映射为一组平面的空间光强分布图,随后,借助迭代优化算法(重构穆勒矩阵)或使用海量数据训练的深度神经网络(DNNs)进行逆向解码,最终实现了宽谱的偏振探测。 超表面工程已展现出捕捉多维光学信息的显著潜力。然而,要将这些离散的物理现象转化为实用、高通量的传感应用,就必须从独立设备向系统级架构转型。硅基集成将多维探测器从离散元件推向单芯片智能系统。通过逆设计、传感器内计算,将前端逆设计的光场敏感器(前端编码)与可编程光学神经网络(ONN) 集成在同一硅光芯片上,实现感知‑计算一体化。达到极低延迟、高集成度的感知系统。 总结:尽管多维光电探测在材料、结构和集成方面取得了长足进步,但仍面临材料均一性、界面工程、数据带宽等挑战;未来将通过有源超表面、深度学习端到端设计、以及硅光-电子协同集成,最终实现可编程、智能化的片上高维光场感知系统。



文献来源:Opto-Electron Technol 2, 260001 (2026). 作者:Liu WQ, Tang ZL, Hua QZ, Liu L, Wang XX, Pan AL. 发表日期:2026



报告人:胡天赐

文献标题:Twins of Exceptional Points with Opposite Chirality for Non-Hermitian Metasurfaces 非厄米超表面中具有相反手性的孪生奇异点

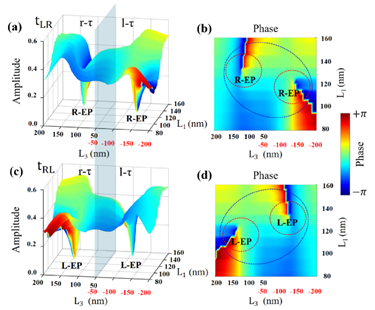

本研究针对非厄米超表面奇异点领域的问题展开探究,当前非厄米超表面的研究大多局限于单一手性的孤立奇异点,需借助结构镜像对称变换才能实现相反手性EP,大幅限制了光学器件的设计自由度,且多EP的拓扑相位调控机制与应用潜力未被揭示,难以支撑复杂光场调控与偏振复用功能的实现。研究旨在突破单一EP的调控局限,在无需镜像对称操作的非厄米手性超表面中,构建相反手性的孪生奇异点,挖掘其拓扑相位特性并拓展其光学的应用功能。研究团队设计τ形银棒手性超表面,通过精准调控结构几何参数,在单一结构中成功获得对应右旋、左旋圆偏振的R-EP与L-EP孪生奇异点,解决了传统结构必须依赖镜像对称才能实现异手性EP的关键问题。同时,研究揭示了非厄米超表面孪生EP的全新拓扑规律:环绕单个EP可获得拓扑保护的完整2π相位积累,同时环绕双EP则会破坏拓扑相位完整性。基于该规律,研究提出利用孪生EP的独立相位调控特性,实现纯相位全息与偏振复用全息的新方法,左旋、右旋圆偏振光可分别独立激发不同全息图像,大幅提升了非厄米超表面的光场调控能力与设计灵活性,为多功能偏振复用超表面器件的研发提供了全新思路与技术路径。



文献来源:ACS Photonics 2024, 11, 5, 2054–2060 作者:Xiangrong WuXiaofang ZhaoYihe LinFeng Lin*Zheyu Fang*



报告人:方伟康

文献标题: Asymmetric Metasurfaces with High-Q Resonances Governed by Bound States in the Continuum

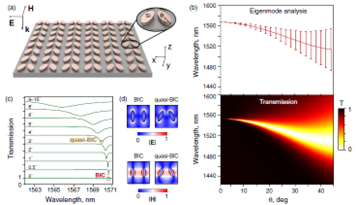

传统对称超表面难以在正入射下激发高 Q 值共振,各类破缺对称结构的高 Q 谐振机理长期缺乏统一物理解释,限制了超表面谐振的精准设计。针对这一问题,本文揭示了面内反演对称破缺是超表面产生锐峰高 Q 谐振的统一物理机制,证明对称破缺会使对称保护型 BIC演化为准 BIC,并建立了Q 值与不对称参数的普适关系。该超表面以硅基倾斜双棒阵列为核心结构,通过引入倾斜角 θ 打破面内反演对称性,严格推导得出辐射 Q 值随不对称参数正弦值呈平方反比衰减。理论证明透射谱完美符合法诺线型,真实 BIC 对应法诺共振坍缩,成为完全不辐射的暗态。通过几何尺度缩放,可将工作波长从可见光拓展至太赫兹波段。实验与仿真一致表明,旋转角等于0度时结构支持理想 BIC,具备无限大的Q因子,随旋转角增大,谐振峰逐渐出现,Q 值快速下降;在低损耗介质体系中 Q 值可突破 10⁵,且该规律适用于金属以及介质等各类破缺对称超结构。所设计超表面具有超高 Q、窄线宽、低损耗、波长可扩缩等优势,在传感、激光、非线性光学与慢光系统中极具应用价值。 结论:基于对称破缺的非对称超表面,其高 Q 谐振本质由连续域束缚态物理机制支配,理想 BIC 在对称破缺下转化为准 BIC,Q 值与不对称参数满足二次反比关系,为超表面高 Q 谐振的按需设计提供了统一理论与通用方法。 启发:将该理论延伸到三维空间,设计出高Q的可调波段的三维折叠超表面。



文献来源: Physical Review Letters, 2018, 121, 193903 作者:Kirill Koshelev, Sergey Lepeshov, Mingkai Liu, Andrey Bogdanov, Yuri Kivshar



报告人: 鲍朋
